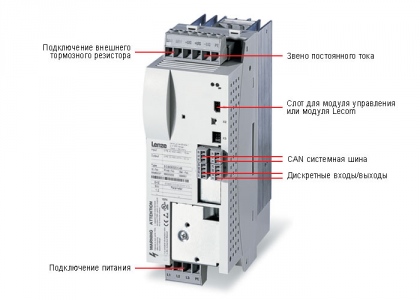

Модули питания ECS_E
Модули питания предназначены для питания осевых модулей напряжением постоянного тока. Структурно и габаритно модули питания аналогичны осевым модулям и могут устанавливаться рядом с ними.
- Доступны следующие исполнения:
- Встраиваемые (для установки на плоскость) с встроенным вентилятором
- С выносным радиатором (рассеивание тепла) без вентилятора обдува
- Без радиатора (Cold plate)
- Напряжение постоянного тока для питания осевых модулей
- Быстрый монтаж/демонтаж благодаря съемным разъемам
- Переключатель скорости и адреса CAN
- Контроль звена постоянного тока
- Комуникация по шине CAN или через функциональный разъем
- Внутренний тормозной ключ
- Встроенный тормозной резистор с мониторингом
(не для модулей без радиатора) - Опция подключения внешнего тормозного резистора
- Подключение к шине потоянного тока в верхней части
- Автоопределение питающего напряжения и автонастройка тормозного ключа
- Мониторинг цепи питания
- 2 дискретных входа
- 1 дискретный выход
- 24VDC подключение мотора с мониторингом
Свойства
Номинальные данные модулей питания
| Модуль питания | ECSEЕ012 | ECSEЕ020 | ECSEЕ040 |
|---|---|---|---|
| Напряжение питания | 3 x 180 ... 3 x 528В ; 45 ... 65 Гц | ||
| Ток питания, (А) | 9.6 | 15.9 | 31.9 |
| Ном. ток в звене пост. тока, (А) | 12.0 | 20.0 | 38.5 |
| Номинальная мощность при 400В, (кВт) | 6.0 | 10.0 | 20.0 |
| Тормозное сопротивление, внутреннее, (Ом) | 82.0 | 39.0 | 20.0 |
| Тормозное сопротивление, внешнее, (Ом) | > 82.0 | > 39.0 | > 20.0 |
| Максимальная кратковременная мощность торможения, (кВт) |
7.6 | 16.0 | 31.2 |
| Длительная мощность торможения, с внутренним резистором (кВт) |
0.10 | 0.12 | 0.15 |
| Длительная мощность торможения, с внешним резистором (кВт) |
2.0 | 3.0 | 6.0 |
| Вес, (кг) | 2.5 | 3.0 | |
| Габариты ШхВхГ, (мм) Монтаж на стене с радиатором |
88 х 247 х 176 | 132 х 247 х 176 | |
| Габариты ШхВхГ, (мм) без радиатора |
88 х 287 х 121 | 132 х 287 х 121 | |
